Tổng quan

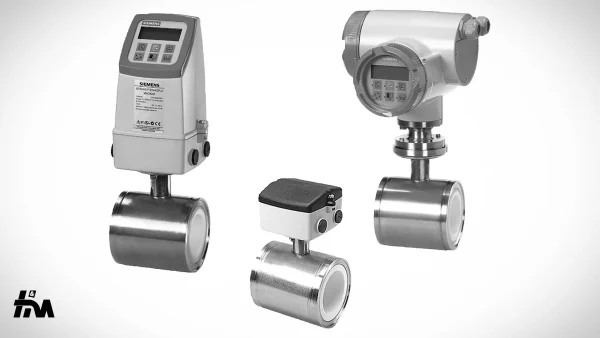

SITRANS FM MAG 1100 là cảm biến đo lưu lượng điện từ với thiết kế wafer nhỏ gọn, được thiết kế cho các ứng dụng đo lưu lượng trong ngành công nghiệp quy trình.

Lợi ích

• Kích thước cảm biến: DN 2 đến DN 100 (1/12″ đến 4″)

• Thiết kế wafer nhỏ gọn: Tuân theo tiêu chuẩn mặt bích EN 1092, DIN và ANSI

• Vỏ cảm biến: Thép không gỉ AISI 316 chống ăn mòn

• Lớp lót và điện cực: Chịu được các môi trường quy trình khắc nghiệt nhất

• Nhiệt độ tối đa: Lên đến 200 °C (392 °F)

• Cấp bảo vệ vỏ: IP67/NEMA 6 chống thấm nước

• Thiết kế cho phép kiểm tra tại chỗ đã được cấp bằng sáng chế: Sử dụng vân tay SENSORPROM

Ứng dụng

Các ứng dụng chính của cảm biến lưu lượng điện từ SITRANS FM bao gồm:

• Ngành công nghiệp quy trình

• Ngành công nghiệp hóa chất

• Ngành công nghiệp dược phẩm

• Xử lý nước, như định lượng hóa chất

Thiết kế

• Có thể lắp đặt gọn hoặc từ xa

• Dễ dàng thay đổi bộ truyền tại hiện trường với tính năng “plug & play”

• Nâng cấp đơn giản tại chỗ lên hộp nối IP68/NEMA 6P

• Phiên bản ATEX 2G D

• Phân loại FM Class I Div 2

Nguyên lý hoạt động

Nguyên lý đo lưu lượng dựa trên định luật cảm ứng điện từ của Faraday, theo đó cảm biến chuyển đổi lưu lượng thành điện áp tỷ lệ với tốc độ dòng chảy.

Tích hợp

Hệ thống đo lưu lượng hoàn chỉnh bao gồm cảm biến lưu lượng và bộ truyền SITRANS FM MAG 5000, 6000 hoặc 6000 I. Khái niệm truyền thông linh hoạt cho phép tích hợp và cập nhật dễ dàng vào nhiều hệ thống bus trường như HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS DP và PA, Modbus RTU/RS 485.
