Tổng quan

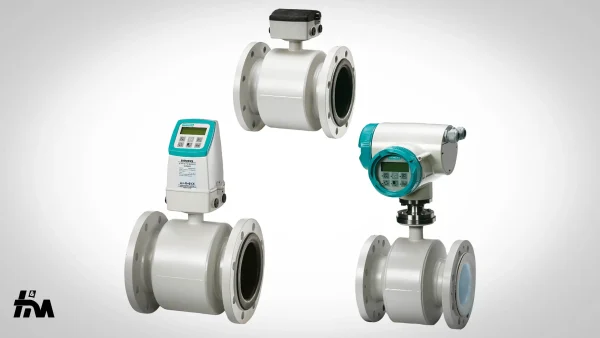

Cảm biến lưu lượng điện từ SITRANS FM MAG 3100 có sẵn với nhiều kích thước, đáp ứng nhu cầu của hầu hết mọi ứng dụng đo lưu lượng.

Lợi ích

• Phạm vi kích thước rộng: DN 15 đến DN 2000 (½” đến 78″)

• Thiết kế linh hoạt: Phù hợp cho tất cả các ứng dụng không nằm trong phạm vi của các cảm biến tiêu chuẩn MAG 1100, MAG 1100 F, MAG 3100 P và MAG 5100 W

• Phạm vi áp suất rộng: PN 6 đến PN 100

• Tiêu chuẩn áp suất: ANSI Class 150/300, AS 2129, AS 4087, JIS K10 và K20. Theo yêu cầu có thể lên đến 690 bar (10 000 psi)

• Vật liệu điện cực và lớp lót đa dạng: Phù hợp với các môi trường quy trình khắc nghiệt nhất

• Cấu trúc hàn hoàn toàn: Cung cấp độ bền phù hợp với các ứng dụng và môi trường khắc nghiệt nhất

• Cài đặt dễ dàng: Đơn vị SENSORPROM tự động cập nhật cài đặt

• Thiết kế cho phép kiểm tra tại chỗ SITRANS FM đã được cấp bằng sáng chế: Sử dụng vân tay SENSORPROM

Ứng dụng

Các ứng dụng chính của cảm biến lưu lượng điện từ SITRANS FM bao gồm:

• Ngành công nghiệp quy trình

• Ngành công nghiệp hóa chất

• Ngành công nghiệp thép

• Khai thác mỏ

• Ngành tiện ích

• Sản xuất và phân phối điện

• Dầu khí/HPI

• Ngành xử lý nước và nước thải

Thiết kế

• Có thể lắp đặt gọn hoặc từ xa

• Dễ dàng thay đổi bộ truyền tại hiện trường với tính năng “plug & play”

• Phiên bản ATEX và FM/CSA

• Cảm biến nhiệt độ cao cho các ứng dụng với nhiệt độ lên đến 180 °C (356 °F)

• Tuân thủ các chỉ thị của EEC: Chỉ thị áp suất PED, 2014/68/EU cho mặt bích EN 1092-1

• Chiều dài tích hợp theo ISO 20456, tiêu chuẩn này bao gồm các kích thước lên đến DN 400

• Có thể nâng cấp tại chỗ hoặc tại nhà máy lên IP68/NEMA 6P cho cảm biến tiêu chuẩn

Nguyên lý hoạt động

Nguyên lý đo lưu lượng dựa trên định luật cảm ứng điện từ của Faraday, theo đó cảm biến chuyển đổi lưu lượng thành điện áp tỷ lệ với tốc độ dòng chảy.

Tích hợp

Hệ thống đo lưu lượng hoàn chỉnh bao gồm cảm biến lưu lượng và bộ truyền MAG 5000, 6000 hoặc 6000 I. Khái niệm truyền thông linh hoạt cho phép tích hợp và cập nhật dễ dàng vào nhiều hệ thống bus trường như HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS DP và PA, Modbus RTU/RS 485.
