Description

Tổng quan

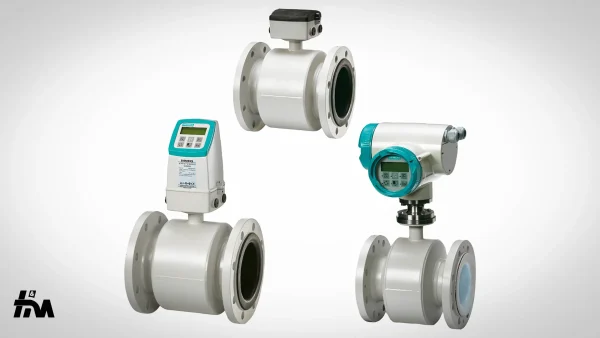

SITRANS FM MAG 3100 P được thiết kế để đáp ứng các thông số kỹ thuật phổ biến nhất trong các ngành công nghiệp hóa chất và quy trình.

Lợi ích

• Kích thước cảm biến: DN 15 đến DN 300 (½” đến 12″)

• Tham gia chương trình Quick Ship: (thời gian giao hàng xem tại PIA LCP)

• Sử dụng rộng rãi trong ngành công nghiệp hóa chất và quy trình với lớp lót PTFE/PFA và điện cực Hastelloy

• Chống hóa chất tuyệt vời

• Phạm vi phê duyệt toàn cầu cho khu vực nguy hiểm: ATEX, FM, CSA, IEcEx

• Tùy chọn điện áp: 24 V và 115/230 V Ex gọn và từ xa

• Đầu ra analog an toàn nội tại ia

• Chẩn đoán toàn diện để chỉ báo và ghi lỗi

• Cấu trúc hàn hoàn toàn: Độ bền phù hợp với các ứng dụng và môi trường khắc nghiệt nhất

• Cài đặt dễ dàng: Đơn vị SENSORPROM tự động cập nhật cài đặt

• Tuân thủ khuyến nghị của NAMUR: NE 21, NE 32, NE 43, NE 53 và NE 70

Ứng dụng

Các ứng dụng chính của cảm biến lưu lượng điện từ SITRANS FM bao gồm:

• Ngành công nghiệp hóa chất

• Ngành công nghiệp quy trình

• Ngành công nghiệp bột giấy và giấy

• Xử lý nước thải công nghiệp

Thiết kế

• Có thể lắp đặt gọn hoặc từ xa

• Dễ dàng thay đổi bộ truyền tại hiện trường với tính năng “plug & play”

• Cảm biến nhiệt độ cao cho ứng dụng với nhiệt độ lên đến 150 °C (302 °F)

• Tuân thủ chỉ thị của EEC: Chỉ thị áp suất PED, 2014/68/EU cho mặt bích EN 1092-1

• Chiều dài tích hợp theo ISO 20456

• Có thể nâng cấp tại chỗ hoặc tại nhà máy lên IP68/NEMA 6P cho cảm biến tiêu chuẩn

Nguyên lý hoạt động

Nguyên lý đo lưu lượng dựa trên định luật cảm ứng điện từ của Faraday, theo đó cảm biến chuyển đổi lưu lượng thành điện áp tỷ lệ với tốc độ dòng chảy.

Tích hợp

Hệ thống đo lưu lượng hoàn chỉnh bao gồm cảm biến lưu lượng và bộ truyền MAG 5000, 6000 hoặc 6000 I. Khái niệm truyền thông linh hoạt cho phép tích hợp và cập nhật dễ dàng vào nhiều hệ thống bus trường như HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS DP và PA, Modbus RTU/RS 485.
