Description

Tổng quan

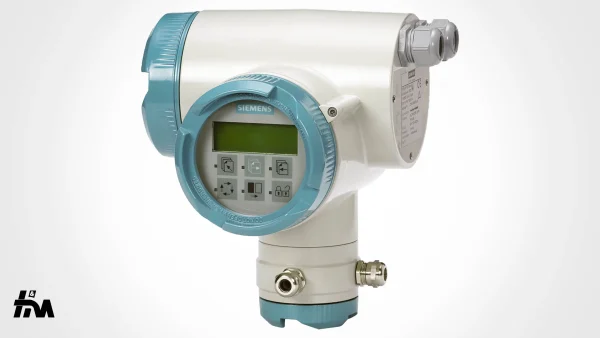

Bộ truyền SITRANS FM MAG 6000 I/MAG 6000 I Ex de được thiết kế để đáp ứng các yêu cầu trong ngành công nghiệp quy trình. Vỏ bằng nhôm đúc chắc chắn mang lại khả năng bảo vệ tuyệt vời, ngay cả trong những môi trường công nghiệp khắc nghiệt nhất. Tất cả các tính năng đầu vào và đầu ra đều được trang bị, ngay cả trong phiên bản Ex.

Lợi ích

• Dòng sản phẩm đồng hồ đo lưu lượng Ex với đầu vào và đầu ra an toàn.

• Phù hợp cho lắp đặt gọn gàng hoặc từ xa.

• Có các mô-đun giao tiếp HART, FOUNDATION Fieldbus H1, DeviceNet, PROFIBUS PA và DP, Modbus RTU/RS 485.

• Độ phân giải tín hiệu vượt trội cho tỷ lệ bật/tắt tối ưu.

• Xử lý tín hiệu kỹ thuật số với nhiều tùy chọn.

• Tự động đọc dữ liệu SENSORPROM để cài đặt dễ dàng.

• Menu vận hành cấu hình người dùng với bảo vệ mật khẩu.

• Màn hình 3 dòng, 20 ký tự với 11 ngôn ngữ.

• Hiển thị lưu lượng bằng nhiều đơn vị khác nhau.

• Tổng số lưu lượng thuận, ngược và ròng cũng như nhiều thông tin khác.

• Nhiều đầu ra chức năng cho kiểm soát quy trình, cấu hình tối thiểu với đầu ra tương tự, xung/tần số và rơ-le (trạng thái, hướng lưu lượng, giới hạn).

• Chẩn đoán tự động toàn diện để báo lỗi và ghi nhật ký lỗi.

• Điều khiển đếm theo lô.

• Tuân thủ các khuyến nghị của NAMUR NE 21, NE 32, NE 43, NE 53 và NE 70.

• Tự kiểm tra.

Thiết kế

Bộ truyền được thiết kế để lắp đặt gọn gàng hoặc từ xa trong khu vực không nguy hiểm hoặc nguy hiểm (bộ truyền lắp gọn cần được đặt hàng cùng với cảm biến).

Chức năng

Các chức năng sau có sẵn:

• Tốc độ dòng chảy

• 2 phạm vi đo

• 2 bộ đếm tổng

• Ngưỡng ngắt dòng thấp

• Hướng dòng chảy

• Hệ thống báo lỗi

• Thời gian hoạt động

• Dòng chảy một hoặc hai chiều

• Công tắc giới hạn và đầu ra xung

• Điều khiển đếm theo lô

MAG 6000 I/6000 I Ex de là bộ truyền dựa trên vi xử lý với màn hình chữ và số bằng nhiều ngôn ngữ. Bộ truyền xử lý tín hiệu từ các cảm biến điện từ liên quan và thực hiện nhiệm vụ của một đơn vị cấp nguồn, cung cấp dòng điện ổn định cho các cuộn dây nam châm.

Thông tin thêm về kết nối, chế độ hoạt động và lắp đặt có thể được tìm thấy trong các tờ dữ liệu cho cảm biến.

Màn hình và bàn phím

Vận hành bộ truyền có thể được thực hiện thông qua:

• Đơn vị bàn phím và màn hình hiển thị

• Thiết bị giao tiếp HART

• Máy tính PC/laptop và phần mềm SIMATIC PDM qua giao tiếp HART

• Máy tính PC/laptop và phần mềm SIMATIC PDM qua giao tiếp PROFIBUS hoặc Modbus
