Description

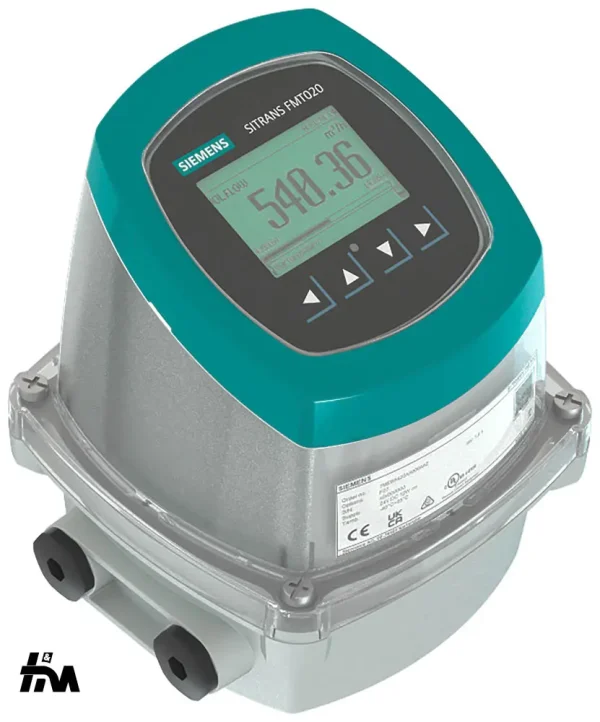

Đồng hồ đo lưu lượng điện từ mới SITRANS FMT020 là một sản phẩm hiệu suất cao, chắc chắn và thông minh, được thiết kế hoàn hảo cho nhiều ứng dụng quy trình đòi hỏi đo lưu lượng chính xác và đáng tin cậy của các chất lỏng dẫn điện.

SITRANS FMT020 là thế hệ kế tiếp của dòng máy phát MAG 5000 và MAG 6000 đã được kiểm chứng. FMT020 giữ lại tất cả các tính năng độc đáo của dòng máy phát này, chẳng hạn như khái niệm lắp đặt linh hoạt với vỏ chung cho việc lắp đặt gọn nhẹ và xa. Nó cũng duy trì thiết kế mô-đun hỗ trợ việc thay thế dễ dàng của máy phát cũng như các mô-đun giao tiếp bổ sung, hoặc đơn vị bộ nhớ Sensorprom cho việc khởi động nhanh, đo đạc ngay lập tức và lưu trữ dữ liệu.

Ngoài ra, FMT020 còn có khả năng đo lưu lượng thể tích, tốc độ dòng chảy và độ dẫn điện một cách đồng thời. Nó cũng cung cấp các chức năng chẩn đoán nâng cao như giám sát ống rỗng và tự kiểm tra thiết bị, và đi kèm với các kênh đầu vào/đầu ra đa chức năng cho điều khiển quy trình, khái niệm vận hành thống nhất và nhiều tính năng khác:

• Độ chính xác cao lên đến 0,2% của tỷ lệ

• 3 tổng hợp cho lưu lượng tiến, lùi và ròng

• Vận hành hướng dẫn đa ngôn ngữ

• Bus trường: HART, PROFINET, EtherNet/IP, MODBUS RTU

• Tự xác minh tích hợp qua SIMATIC PDM và Webserver

• Máy phát có thể được cấu hình cục bộ qua màn hình và từ xa qua Bus trường hoặc Webserver. EDD có sẵn cho SIMATIC PDM, AMS Device Manager và AMS Trex Device Communicator, cộng với DTM cho FDT (Công cụ Thiết bị Lĩnh vực).

Lợi ích

• Tương thích ngược với các cảm biến đồng hồ đo lưu lượng cũ (lên đến 15 năm) (MAG 5100W)

• Khởi động nhanh chóng mà không cần điều chỉnh điểm không

• Đa dạng chức năng cho kiểm tra thiết bị toàn diện, tự chẩn đoán và xác minh trên bo mạch

• Tương thích với Verificator – Xác minh độc lập hiệu suất của cảm biến, máy phát và lắp đặt (bao gồm cả cáp) mà không làm gián đoạn quy trình

• Màn hình HMI dễ sử dụng với lập trình bốn nút cục bộ, thông số dẫn dắt theo menu và hỗ trợ Wizard cho các ứng dụng chính

• Đầu ra đa chức năng cho điều khiển quy trình, cấu hình tối thiểu với đầu ra analog, số (xung, tần số, trạng thái) và relay

• Thẻ nhớ SD cho ghi dữ liệu, sao lưu cấu hình và cập nhật firmware

• Tích hợp thiết bị lĩnh vực liền mạch vào các hệ thống máy chủ

Ứng dụng

Máy phát SITRANS FMT020 được thiết kế cho hiệu suất cao, dễ lắp đặt, khởi động và bảo trì giảm thiểu.

Thiết bị này là một giải pháp thực sự chắc chắn và phù hợp cho các ứng dụng đa dạng nhưng cũng là lựa chọn lý tưởng cho các ứng dụng đòi hỏi khả năng chẩn đoán và chức năng cao hơn.

Máy phát có thể kết hợp với cảm biến lưu lượng điện từ loại SITRANS FMS500.

SITRANS FMS500

Cảm biến đồng hồ đo lưu lượng cho tất cả các ứng dụng nước và nước thải. Với thiết kế hình nón, độ chính xác ở lưu lượng thấp được tăng cường, rất hữu ích cho việc phát hiện rò rỉ. Nó phù hợp cho việc chôn trực tiếp và ngập nước liên tục. SITRANS FMS500 tuân thủ các quy định về nước uống.

• Độ chính xác: 0,4% của tỷ lệ, tùy chọn: 0,2% của tỷ lệ

• Phạm vi: DN 15 … 1200 (½ … 48″)

Thiết kế

Máy phát được housed trong một vỏ IP66/67, NEMA 4X/6 làm bằng polycarbonate bền và tạo thành cùng với cảm biến lưu lượng một hệ thống đo lường hoàn chỉnh cung cấp giá trị lưu lượng đo được qua màn hình cục bộ, nhiều đầu ra tín hiệu hoặc giao diện bus trường.

Khái niệm thiết kế mô-đun của FMT020 giúp nó linh hoạt kết nối từ xa hoặc lắp đặt tích hợp với các cảm biến lưu lượng điện từ loại SITRANS FMS500.

Thiết kế lắp tích hợp

Đối với các thiết bị có thiết kế lắp tích hợp, máy phát và cảm biến tạo thành một đơn vị cơ khí duy nhất.

Thiết kế lắp từ xa

Đối với các thiết bị có thiết kế lắp từ xa, máy phát và cảm biến được lắp đặt ở các vị trí riêng biệt. Kết nối điện giữa máy phát và cảm biến được cung cấp bởi cáp cảm biến.
